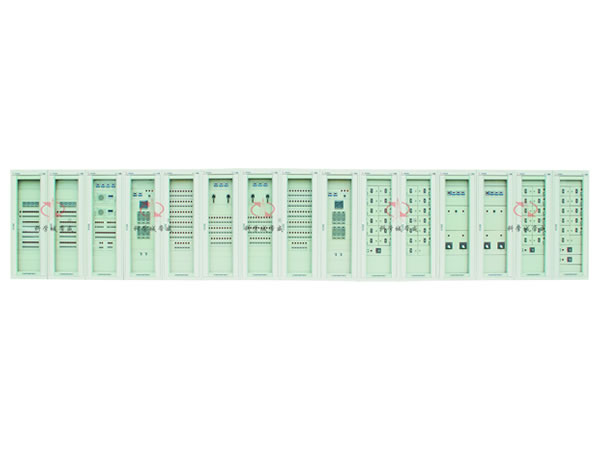

DZP-Y1系列智能交直流一體化站用電源系統是我公司專為智能數字化變電站的特點實施的升級型產品，適用于6KV到1000KV規模開關站、變電站及超高壓變電站重要機房、高層樓宇高壓配電系統等領域。采用一體化設計思路，由DWJK-7智能監控通信管理系統、直流系統、交流系統、UPS/INV系統、DC/DC通訊電源、DC/AC電源系統、以及蓄電池在線監測系統構成，實現站用電源信息共享，建立數字化電源軟件平臺;通過將站用電源所有開關智能模塊化，集中功能分散化，實現模塊外無二次接線，無跨屏二次電纜，建立智能電源硬件平臺，大大提高了系統的先進性、可靠性。 主要功能及特點： ●通過接入DWP智能監控器可管理16個以上DW系列數字智能模塊。 ●監控器采用7-15吋TFT彩色觸摸屏顯示，圖形化界面，直觀顯示系統結構圖，可實現系統參數設置、系統工作參數顯示、 系統故障指示和系統參數校準。 ●監測功能：電池電壓/電流、控母電壓/電流、模塊狀態、交流故障、絕緣故障、UPS狀態、DC/DC狀態、交流輸入，現場實時運行狀態等。 ●屏體自帶備自投、機械電氣雙閉鎖 ●智能控制、事件記錄，遠程通訊、電量監測、時鐘功能、全中文操作菜單 ●零序電流保護、三級防雷 ●饋線插拔式，全絕緣設計、玻璃門巡檢 ●自我診斷與修復、操作方便、檢修快捷 ●控制功能：均浮充控制，均充電壓、浮充電壓、電池限流，模塊開關機、可實現斷路器（ATS）自動投切。 ●提供兩路三相交流輸入和三級防雷系統。 ●具有開關量輸入告警功能，各開關量輸入均可自定義。 ●模塊可熱插拔。 ●提供多路RS485、RS232 、RJ45和以太網通訊接口，可選采用MODBUS、或IEC61850通訊規約，實現與數字化電站自動化系統連接。 主要技術參數： ●功率因數：＞0.98 ●輸出電壓：DC198-320V 連續可調（220V系統） DC99-190V 連續可調（110V系統） ●輸出電流：5-1000A（220V系統） 10-2000A（110V系統） ●輸入2-19次各次諧波電流含有率：＜30% ●穩流精度：≤0.05%（在20%～100% 輸出額定電流時） ●穩壓精度：≤0.05%（在20%～100% 輸出額定電流時） ●均流不平衡度：≤3% ●交流輸入電壓：323～456V ●交流輸入頻率：49～51Hz ●交流輸入電壓不對稱度：≤5％ ●交流主開關電流：100A～2500A ●效率：>94% ●噪聲：≤45dB（距裝置1m處） ●紋波系數：≤0.01% ●電源容量：0.5-400kVA ●抗震烈度：8度 ●冷卻方式：采用自然冷卻或強迫風冷 ●通訊接口：RS485/RS232/以太網通訊接口 ●通訊規約：Modbus、IEC61850規約通迅電源輸出：DC42-58V（48V系統） DC21-29V（24V系統） ●通迅輸出電流：5-1000A ●UPS電源輸出：AC220-380V ●額定耐受電流：2.5kA～30kA
|
