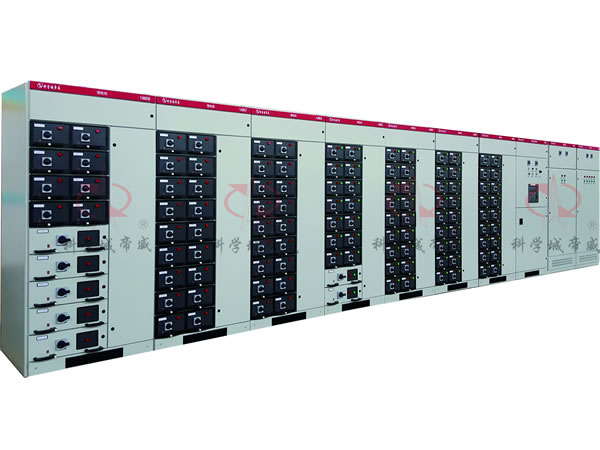

GZGW-A智能站用電源系統，是我公司根據無人值守變電站、配變電要求設計開發的多電源智能切換系統。從根本上保證了電源的安全可靠切換，還可方便地實現多電量的集中監測，接入綜合自動化系統中。產品具有運行安全、維護方便、造型美觀的特點。產品通過了國家權威檢測機構的型式試驗、獲得中國強制性產品認證證書，符合IEC60439、GB 7251.1-2013標準。廣泛適用于工礦企業、變電站、高層建筑等配電場所。
GZGW-A智能站用電源系統采用透明玻璃巡視門、安全隔離擋板，方便用戶巡視及檢修；饋線采用固定插拔式安裝，同時具備抽出式檢修方便、固定式接觸性能好的優點。柜體結構分為功能單元小室、母線室和電纜室，柜體與單元小室之間相互獨立隔離，內部分隔板可將電弧的破壞性降到最低，方便檢修和防止事故擴大，確保使用人員的人身安全。各小室間防護等級達到IP30。饋線單元標準化，預留空間大，擴充方便快捷。安裝方便：電纜出線室空間十分寬敞，上下進出十分方便。開關本體與開關底座的快速替換，大大縮短停電時間。底座通用，更換只需更換本體。監控模塊能監測整個系統的所有電氣參數、開關狀態，有多種工作模式供用戶選擇，系統帶有RS485/232通信接口，以太網接口。能接入中央控制室計算機進行監控，實現整個系統的“四遙”功能。各種類型的饋電單元混合配置，開關柜采用模數化型材結構、功能單元模塊化設計，結構件通用性強，組裝靈活，維護方便，操作簡單，滿足供電連續性的需求。
主要功能及特點：
●機械和電氣閉鎖：GZGW-A智能站用電源系統不僅有電氣閉鎖邏輯電路，且選用的ATS開關本體具有機械聯鎖的功能，徹底避免正常電源與故障電源并聯的危險，自帶備自投。
●插拔式安裝ATS，結構緊湊，維修方便，1000A及以下ATS開關，抽出式結構，縮短停電時間，快速檢修。
●負荷出線模塊智能化，標準化，擴充方便，標識清晰，系統的負荷出線電流16A-1000A，可根據用戶需求組屏，每路出線均有明確標識。
●隔離擋板，全絕緣設計，防觸電，防塵，防護等級：IP45。
●智能化監控模塊，能監測進出線電源所有參數、開關狀態，以及饋線開關狀態，觸摸鍵，操作更直觀。
●具有RS485、IEC61850，接入變電站統合自動化系統，自診斷自恢復功能。
●多達8種工作模式供用戶選擇，以滿足用戶的不同運行需求。透明巡視門，巡視方便，外形美觀。
主要技術參數：
額定絕緣電壓（Ui）：660V/690V
額定工作電壓（Ue）：380/400V AC
額定頻率（F）：50/60Hz
額定脈沖耐受電壓（Uimp）：8KV
額定輔助電路電壓：380V/220V AC/DC220V/DC110V
過電壓等級：IIIa
水平母線最大工作電流：6300A
最大進出線開關：6300A
垂直母線最大工作電流：1000A、1000A×2
水平母線額定短時耐受電流有效值（1S）/峰值：30～100/60~250KA
垂直母線額定短時耐受電流有效值（1S）/峰值：30～100/60~250KA
防護等級：IP30~IP54
外形尺寸（寬×深×高）：800（1000）×600（800/1000）×2200
|
